无负压供水设备

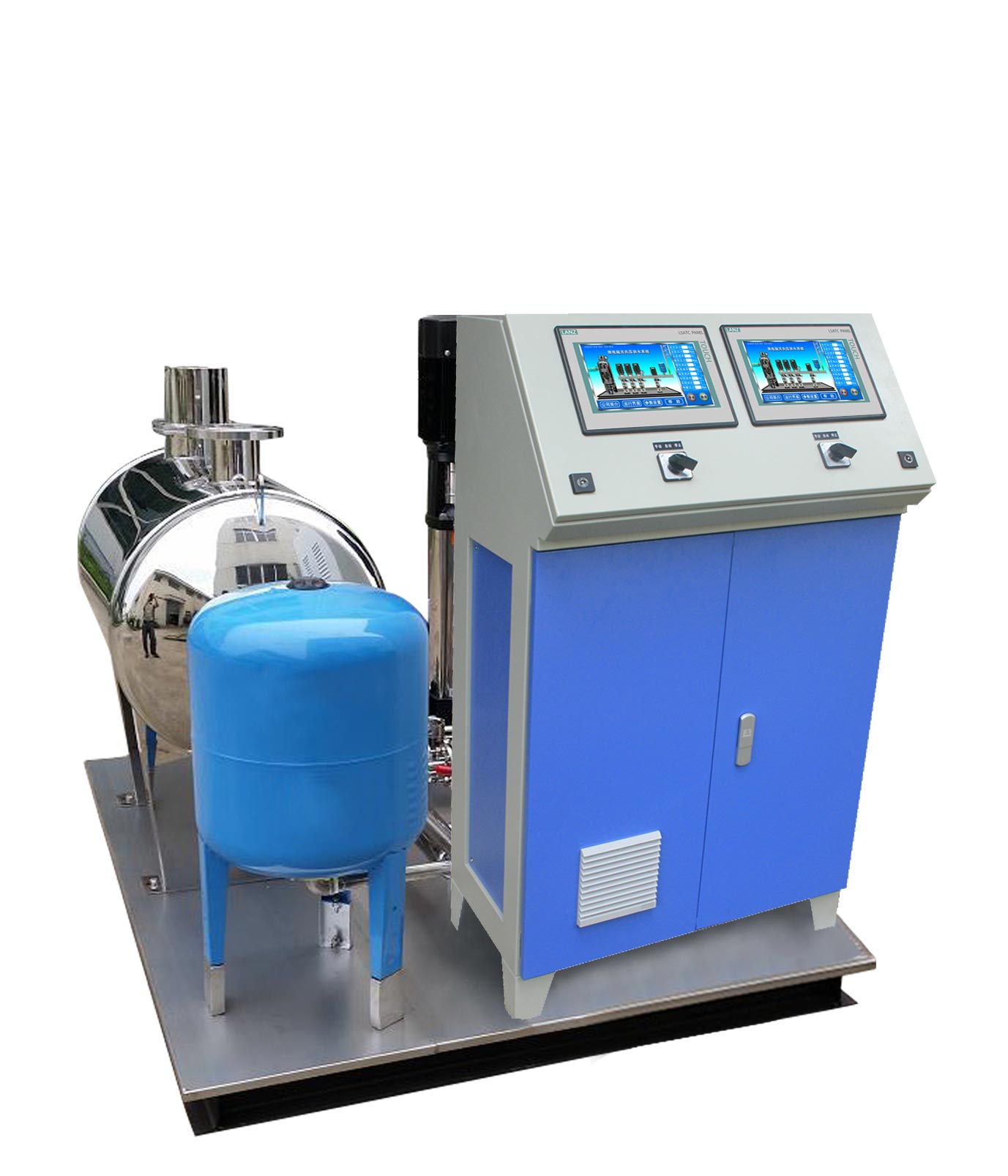

高低区变频恒压供水设备-CPC300触摸式一用一备
发布时间:2017/4/15 点击次数:2110
产品优势:

通用型控制器,可适配各种品牌变频器,

7寸真彩触摸屏+PLC+数据线兼容多种供水模式,

可显示市政压力,或者水箱液位。

如配套监控模块可以远程调试,设置简单,

调试方便!厂家直销,可定制产品,

大泵2-4台可选,小泵变频工频可选。规格齐全

产品详情

   该设备技术先进、抗干扰能力强、有多种保护功能,占地面积少、操作、维修方便,能根据用户用水量的变化自动调节水泵转速,实现恒压或变压变量供水,使管网供水压力恒定,从而也大幅度节约了电能及水泵机械部分的磨损程度,减少了因超压造成管网的爆裂及渗漏。



变频恒压供水

一、产品系列简介
  LANZ系列变频恒压无塔供水系统采用国际上先进的交流电动机变频调速技术,对水泵进行调速以达到恒压供水的目的。该系统由以下几部分组成:
(1)压力传感器将管网上压力信号变化量转化为电信号变化量,输给PID控制器。
(2)PID控制系统将电信号经分析运算后,输出给变频调速器。
(3)变频器按PID的信号控制水泵转速以调节水压。
(4)用户根据实际情况在PID上设定所需压力值,该系统根据用户用水量的变化,随时自动调节水泵转速,以维持恒压变量供水,从而大幅度的节约电能,提高供水质量。

1. CPC-300触摸屏供水系列:
  通过用供水专用控制器或PLC配套PID、压力传感器等来控制变频器按一定的顺序轮流驱动1台或多台水泵变频运行。变频器能根据压力闭环控制要求自动确定运行泵台数(在设定范围内)同一时间只有1台泵由变频驱动,当变频驱动的泵运行到设定的上限频率而需要增加泵时,变频器将该泵切换到工频运行,同时驱动另一台泵变频运行。(例如:如一套系统,3台15KW水泵,当打到自动恒压供水时,按启动开关开始工作,变频器首先起动第一台水泵;当单台水泵达到最高转速(即频率50HZ=工频时)仍达不到所设定的压力,这时PLC或供水控制器将这台水泵切换到工频运行,变频器带运下一台水泵启动并控制其转速;当第二台泵到最高转速(即频率50HZ=工频时)还达不到所设定的压力,PLC或供水控制器将第二台泵也切换到工频,变频器将带动第三台水泵运行并控制转速以满足供水压力。当用户用水量变小,变频器首先降低第三台水泵转速;当转速降到5HZ时接近停机时,管网压力仍然偏大时,PLC或供水控制器将前三台的某一台水泵停机,变频器继续对水泵进行转速调节,以此得到管网恒压。


2. CPC-300消防与生产生活系列:
  控制柜是具有宽范围恒压控制系统,适用于生产与消防用水共用一个管网,设定低恒压用于生活,高恒压用于消防。CPW300变频供水设备系列:

3. 消防供水系列
  1号、2号为稳压泵,3号、4号为消防泵。平时1号、2号稳压水泵一直交替工作,始终保持管网系统压力,当出现火情打开消火栓时,水流指示器发出信号,通过控制系统自动启动水泵3号、4号。其中3号、4号互为备用。该设备采用微机控制,具有自动启动泵功能,也可用变频控制,根据用不同的消防压力要求,设定不同的消防压力。

二、产品性能与特点
1  CPC-300系列恒压变量供水系统设计合理,操作方便,运行安全可靠, 无需水塔和高位水箱及气压罐就可以做到高质量安全供水。本设备占地面积小,只需水泵机组和一个变频器控制柜的位置。
2 由于无需制造高位水箱和压力罐,节省了大量钢材,从而大大减轻了自重,便于运输和安装。
3 由于该系统采用了闭环自动控制,可随时根据用户情况调节水泵转速,从而改变供水量。由于水泵耗电功率与水泵电机转速三次方成正比关系;所以水泵调速运行时节电效果非常显著,平均耗电较通常的供水方式可节电30%--50%。
4 水泵电机采用变频器软启动方式,无大电流冲击。
5 全部自动调节控制,无需专人值班。
6 保护功能完善,具备故障自动诊断,及配有自动应急装备。
7 压力自动显示,便于调试安装。
8 用多台小泵代替大泵,电机单机容量降低了1/2—1/3。避免了大马拉小车的现象,减少了功率损耗。
9 供水范围宽,可根据用户需求选择不同水泵及台数。
10 本系统具有睡眠功能,在管道加装逆止阀门,管网保持压力在一定范围内时,整个系统将停止工作(睡眠),节约电能,将管网压力不够时,系统将自动恢复工作。

三、变频调速恒压供水原理



四、规格型号及使用范围
VF10-15-2
注:1. VF10代表变频无塔供水设备类型 2. 15代表水泵功率(KW) 3.2代表水泵台数

五、安装调试与使用

六、运行注意事项

七. 应用范围

●高层建筑、生活小区等各类建筑中取代高位水池(水塔)、提供生活用水、消
防用水。
●中小型水厂、加油泵站、污水处理厂站。
●工矿企业生产用水(例如化工、纺织、印染、钢铁等企业都需大量用水)。
●采暖、空调用的冷、热水循环系统。
●各种输油系统
● 特殊场合,如舰艇、军事基地、人事设施等。

八.技术参数
●1、流量范围 0~4000m3
●2、压力范围 0~2.7Mpa
●3、电机单机容量 0.18~250KW
●4、系统效率 >95%η
●5、调节精度 5%或±0.02Mpa
●6、调节稳定时间 ≯40S
●7、控制方式 PID控制,模糊控制
●8、噪声 ≯水泵定额
●9、通讯接口 RS/232/485/422
